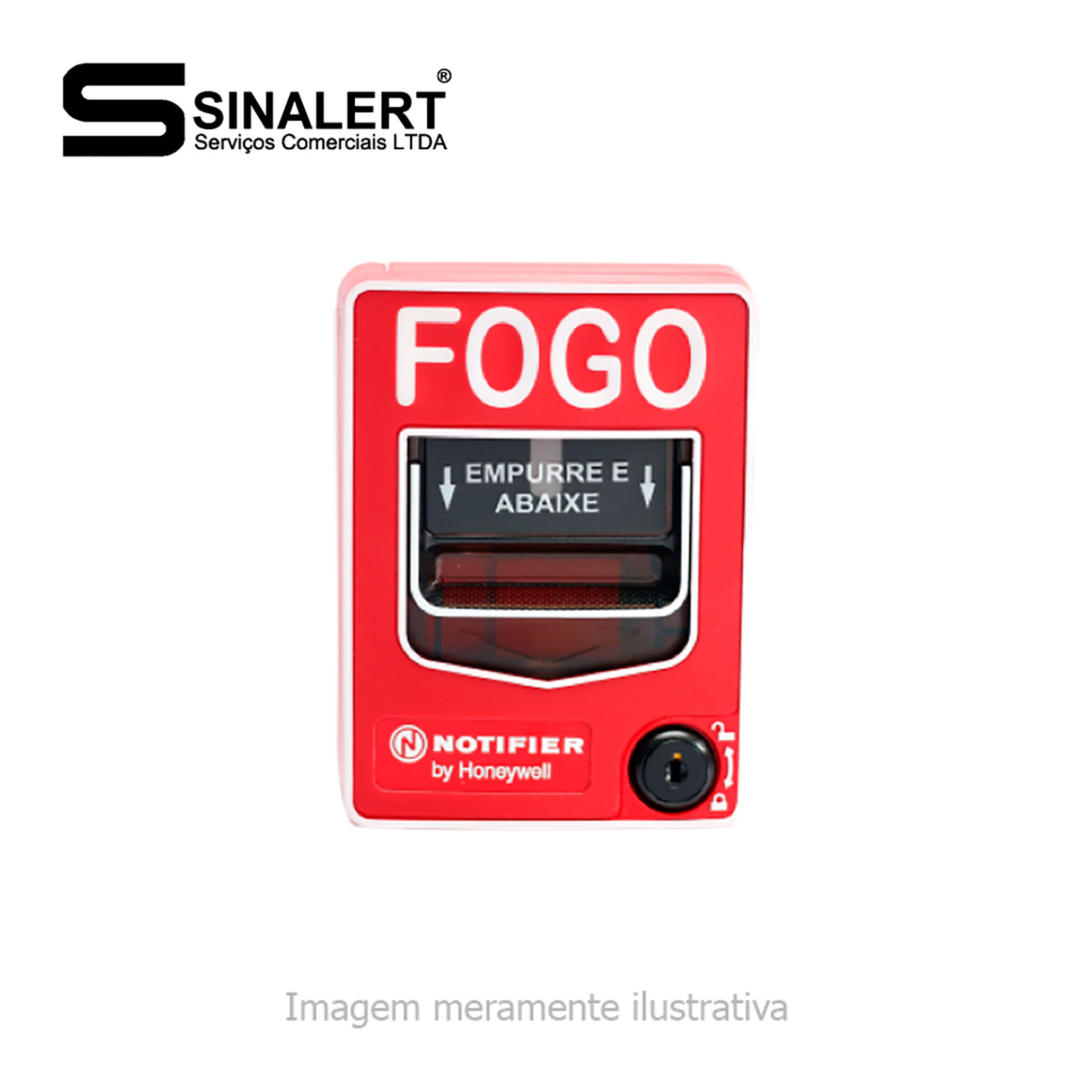

NBG-12LXP – ACIONADOR MANUAL ENDEREÇÁVEL NOTIFIER

O Notifier NBG-12LX é um dispositivo manual moderno e de acionamento dual (ou seja, requer dois movimentos para ser ativado) que inclui uma interface endereçável para qualquer painel de controle inteligente Notifier, exceto os painéis Série FireWarden, e o painel NSP25. Devido a que o NBG-12LX é endereçável, o painel de controle pode visualizar a localização exata do dispositivo manual ativado. Isso conduz o pessoal contra incêndios rapidamente para o local do alarme.

Funções:

O pessoal de manutenção pode abrir o dispositivo para inspeção e configurar um endereço sem causar uma condição de alarme.

•Luz LED bicolor incorporada, visível através da manivela do dispositivo, pisca durante a operação normal e fica permanentemente em vermelho em caso de alarme.
•A manivela segura em posição descendente e a palavra “ACTIVATED” (ativado) aparece para indicar claramente que o dispositivo foi operado.
•Terminais com parafusos cativos com cabos prontos para fácil conexão ao laço do SLC (aceita cabo de 12 AWG/3.25 mm²).
•Pode ser montado na superfície (com SB-10 ou SB-I/O) ou semi-embutido. Montagem semi-embutida em uma caixa de conexões quadrada de 4" (10,16 cm) de saída única ou dupla.
•Design para acionamento dual sem esforço.
•Em conformidade com os controles ADAAG e com as diretrizes de mecanismos operacionais (Seção 4.1.3[13]); em conformidade com os requerimentos ADA para uma força de ativação máxima de 5 lb.
•Altamente visível.
•Forma atrativa e acabamento texturizado.
•Chave de reset.
•Inclui texto braile na manivela do dispositivo.
•Anel de acabamento opcional (BG12TR).
•Em conformidade com a Norma UL 38 para caixas de sinalização acionadas manualmente.
•Permite até 99 dispositivos NBG-12LX por laço em laços de protocolo CLIP.
•Permite até 159 dispositivos NBG-12LX por laço em laços de protocolo FlashScan®.
•Luz LED de duas cores pisca em cor verde para indicar operação normal nos sistemas FlashScan®.

Instalação:
O NBG-12LX poder ser semi-embutido em uma caixa elétrica quadrada de 4" (10,16cm) padrão de saída única ou dupla, ou montado na superfície na caixa de conexões de superfície modelo SB-10 ou SB-I/O. Caso o NBG-12LX seja semi-embutido, o anel de acabamento (BG12TR) opcional pode ser usado. O BG12TR é freqüentemente utilizado para montagem semi-embutida com caixas de 4" (10,16cm) ou de saída dupla (não com caixas de saída única).

Operação
Empurrar e depois abaixar a manivela faz com que ela fique segurada na posição descendente/ativada. Uma vez segurada, a palavra “ACTIVATED” (ativada) (em amarelo brilhante) aparece na parte superior da manivela, com uma parte dela sobressaindo da parte inferior do dispositivo. Para o reset do dispositivo, simplesmente destrave o dispositivo com a chave e empurre a porta aberta. Esta ação restabelece a manivela. Fechar a porta restabelece automaticamente o interruptor. Cada dispositivo manual, comandado pelo painel de controle, envia dados para o painel que representam o estado do interruptor manual. Dois interruptores decimais rotativos permitem a configuração de endereço (1 – 159 em sistemas FlashScan®, 1 – 99 em sistemas CLIP).
