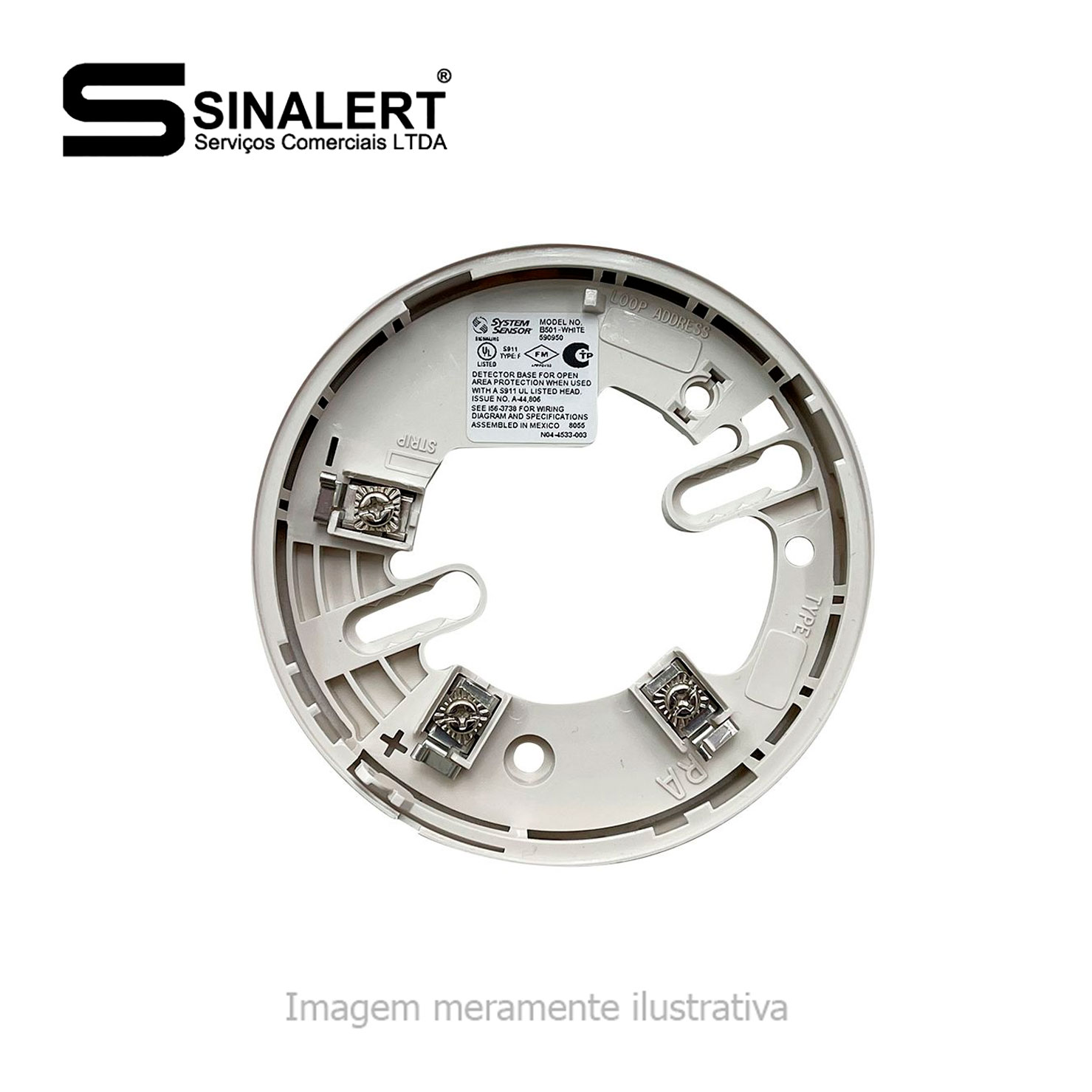

B501 - BASE PARA DETECTOR ENDEREÇÁVEL - NOTIFIER

As bases de montagem inteligentes e kits de FlashScan® e CLIP fornecem diferentes formas de instalar detectores NOTIFIER em qualquer aplicação. Os detectores inteligentes podem ser montados em bases com ou sem flanges, dependendo da caixa de conexões escolhida (veja o Guia de seleção de caixas de conexões). Nessa linha de produtos, os detectores conectam-se facilmente à base com parafusos SEMS y utilizam várias faixas de cabos de entre 12 e 24 AWG. As bases de relé, isolantes e de sirenes podem ser utilizadas para cumprir com os requisitos do código local. As bases de relé fornecem um relé de contato de formato C para controlar funções auxiliares, como fechar a porta e voltar a chamar o elevador. As bases isolantes permitem que os laços continuem funcionando em condições de falha e que sejam restaurados automaticamente depois de eliminada essa condição. As bases de sirene estão disponíveis em versões de padrões temporários e não temporários, dependendo da utilização do sinal para propósitos de evacuação. O kit de montagem embutida RMK400 fornece a instalação mais estética aos olhos. As caixas de montagem em superfície estão disponíveis caso a montagem embutida não fora possível. Especificações Diâmetro: – B501: 4,1" (104 mm). – B224BI, B224RB, B710LP: 6,1" (155 mm). – B501BH-2, B501BHT-2: 6,0" (152 mm).– B200SR: 6,875" (17,46 cm). Diâmetro do cabo: – B224BI, B224RB: de 14 a 24 AWG. – B710LP, B501, B501BH-2, B501BHT-2, B200SR: de 12 a 24 AWG. Faixa de temperatura:– B224BI, B224RB, B501BH-2, B501BHT-2, B200SR: de 32°F a 120°F (de 0°C a 49°C). – B501 e B710LP, de -4°F a 150°F (de 0°C a 66°C). Faixa de umidade: de 10% a 93% HR, sem condensação. Temperatura do sistema e faixas de umidade: Este sistema cumpre com os requisitos da NPFA para funcionar entre 0°C a 49°C (de 32°F a 120°F); e em una umidade relativa (sem condensação) de 85% a 30°C (86°F) conforme a NFPA, e de 93% ± 2% a 32°C ± 2°C (89,6°F ± 1,1°F) conforme ULC. No entanto, é possível que a amplitude térmica extrema e a umidade afetem de forma adversa a vida útil das baterias de reserva do sistema e dos componentes eletrônicos. Por tanto, recomenda-se que o sistema e todos seus componentes periféricos sejam instalados em um ambiente com uma temperatura ambiente normal de 15°C a 27°C (de 60°F a 80°F). Potência elétrica PARA B200SR: Voltagem de alimentação externa: de 16 a 33 VCC (VFWR) Corrente standby: 500 µA máximo.– Corrente de alarme: 35 mA máximo.
Voltagem operativa do SLC: de 15 a 32 VCC. Corrente standby do SLC: 300 µF.– Saída de som: medido em uma sala reverberante em conformidade com UL a 10 pés, 24 volts (tom contínuo). Superior ao 85 dBA mínimo. PARA B224RB, B224BI: Voltagem operativa: de 15 a 32 VCC (energia fornecida pelo SLC). Potência em standby: <500 µA máximo a 24 VCC. Configuração de horas (só B224RB): retardo curto de 55 a 90 ms; retardo longo de 6 a 9 segundos. Reset de horas (só B224RB): 20 ms máximo. Características de relé (só B224RB): relé de encravamento de duas bobinas; um contato de formato C; potência (UL/ CSA): de 0,9 A a 125 VCA, de 0,9 A a 110 VCC, e de 3,0 A a 30 VCC. PARA B501BH-2, B501BHT-2: Voltagem de alimentação externa: de 17 a 32 VCC Corrente standby: 1,0 mA máximo. Corrente de alarme: 15 mA máximo Voltagem máxima de fluctuação: 10% da voltagem fornecido. Capacitância de início: 200 µF. Tempo de retardo da sirene: para B501BH-2 e B501BHT-2, 0,75 a 5,7 seg. Saída de som: superior a 90 dBA medido em uma sala anecóica a 10 pés (3048 m), 24 volts (tom contínuo). 85 dBA mínimo em sala reverberante em conformidade com UL.
