ESPECIFICAÇÕES DE ENGENHARIA E ARQUITETURA
• Interface e Supervisão de Contatos Normalmente
Abertos
• Relé SPDT Integral (até 4 amps) no Modelo TRI-R
• Entrada Dupla no Modelo TRI-D
• LED Multicolorido indicador de status (verde, âmbar,
vermelho)
• Fácil acesso dianteiro para a porta de programação e
para os terminais de fiação
• Montagem em caixa quadrada de 4 polegadas com 2 ¼
pol. de profundidade, ou caixa tandem dupla
• Supervisão Dinâmica
• Vem com uma placa de 5x5 pol.
• Operação de dois fios
• Modelo DPU ou FPI-32 Programa e Verifica o Endereço
e Testa a Funcionalidade do Dispositivo
• Programação Eletrônica de Endereço Fácil e Confiável
• Registrado pelo , ULC, Aprovado pelo CFSM,
FM, NYMEA
Introdução
Os módulos de interface inteligentes da Série TRI foram criados para proporcionar uma interface direta dos dispositivos de curto ao circuito ALD do sistema MXL. Os módulos de interface inteligentes da Série TRI oferecem o método mais avançado do mercado para programação e supervisão de endereço, combinado com a comunicação sofisticada do painel de controle. Cada módulo de interface da Série TRI possui um chip de microcomputador. A tecnologia de chip de microcomputador da Série TRI e a sua capacidade sofisticada de comunicações bidirecionais com o painel de controle, ativam o status de um “Dispositivo Inteligente”.
Descrição

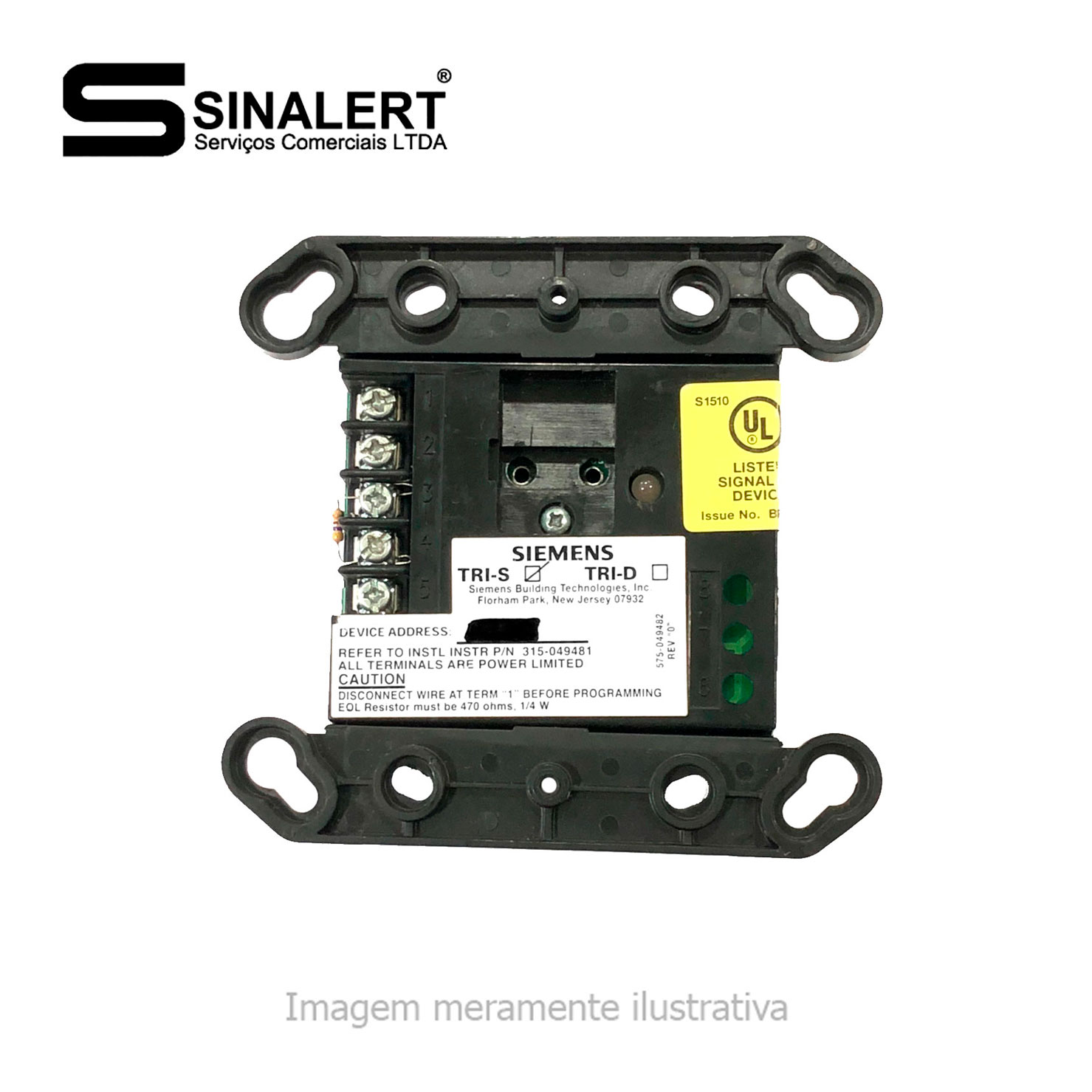

Os módulos de interface inteligentes da Série TRI estão disponíveis em três modelos. O TRI-S e o TRI-R foram criados para monitorar um contato seco normalmente aberto. O módulo de interface relata o status do contato para o painel de controle. O modelo TRI-S somente pode monitorar e relatar o status do contato, enquanto que o modelo TRI-R possui um relé de Forma C endereçável. O relé TRI-R e a entrada do dispositivo de contato, são controlados pelo mesmo endereço. Para o sistema MXL, o relé e o contato de entrada podem ser controlados como uma função independente. O relé normalmente é usado quando um controle ou desvio de um equipamento externo é necessário.
